Onduleur de véhicule électrique : principes et équations fondamentales
L’onduleur est aujourd’hui un élément central de la chaîne de traction des véhicules électriques modernes.
Il assure la conversion de l’énergie électrique continue provenant de la batterie haute tension en énergie alternative triphasée permettant d’alimenter le moteur électrique.
Son rôle principal est donc de convertir, contrôler et moduler l’énergie électrique afin de piloter :
le couple moteur, la vitesse de rotation, la dynamique du véhicule,
ainsi que la récupération d’énergie lors des phases de freinage régénératif.

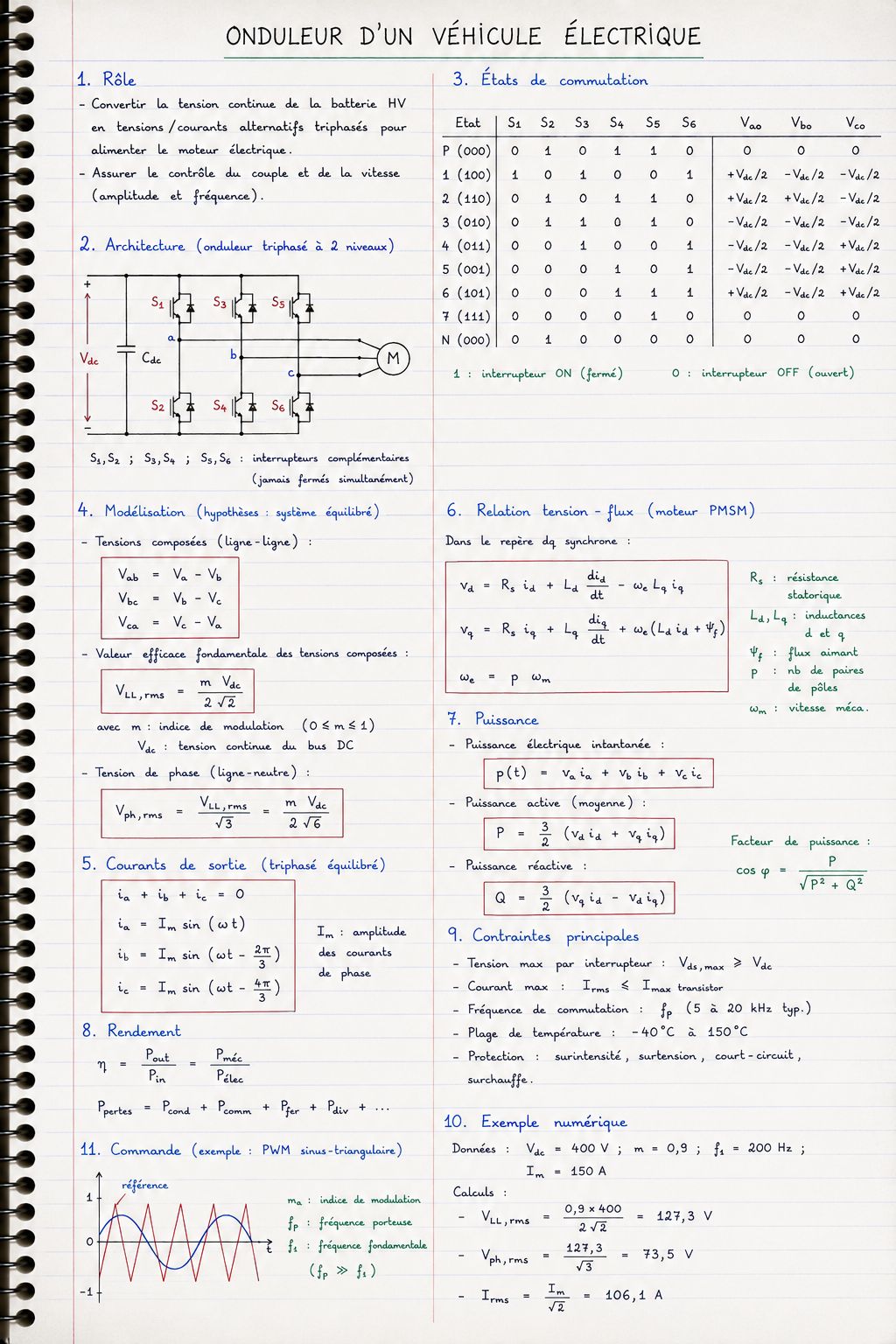

L’image ci-jointe correspond à une copie de mon cahier de travail personnel, réalisée sous forme manuscrite, afin de présenter de manière simple et pédagogique les bases d’un onduleur automobile triphasé pour véhicule électrique. 😉
On y retrouve :
l’architecture complète d’un onduleur triphasé à 2 niveaux, les interrupteurs de puissance, les états de commutation, les tensions composées et tensions de phase, les courants triphasés, les équations du moteur PMSM, les calculs de puissance active et réactive, les notions de PWM et de rendement énergétique.
Le document explique notamment le fonctionnement global de l’onduleur :
conversion DC/AC, génération des tensions triphasées, modulation PWM,
contrôle du moteur électrique, pilotage du couple et de la vitesse.
Les équations montrent également :
les relations entre tensions composées et tensions de phase, les équations triphasées équilibrées, les équations du moteur PMSM dans le repère dq,
les calculs de puissance électrique, le facteur de puissance,
les pertes de conversion, ainsi que les calculs de rendement global.
Cette approche permet aussi de comprendre plusieurs contraintes industrielles importantes :
les fréquences de commutation, les pertes de conduction et de commutation, la gestion thermique des transistors de puissance,
les contraintes CEM/EMI, la qualité de modulation PWM, les performances dynamiques moteur, ainsi que le rendement énergétique global du système.
Cette approche manuscrite permet de garder une vision très “engineering”, proche du travail réel réalisé lors des phases d’étude et de conception électronique de puissance automobile.
Ce type d’onduleur est aujourd’hui utilisé dans :
les véhicules électriques, les plateformes 400 V et 800 V, les systèmes de traction haute performance, les architectures SDV modernes,
les motorisations PMSM, ainsi que les futures plateformes électriques intelligentes.
L’objectif de cette page est donc de présenter les bases physiques, énergétiques et mathématiques d’un onduleur automobile de manière claire, visuelle et pédagogique.
