Convertisseur de puissance : principes et équations fondamentales
Les convertisseurs de puissance sont aujourd’hui au cœur des systèmes électroniques modernes, notamment dans l’automobile électrique, les alimentations industrielles, les chargeurs embarqués ou encore les systèmes de gestion énergétique.
Leur rôle principal est de convertir et contrôler l’énergie électrique afin d’adapter la tension, le courant ou la puissance en fonction des besoins du système.

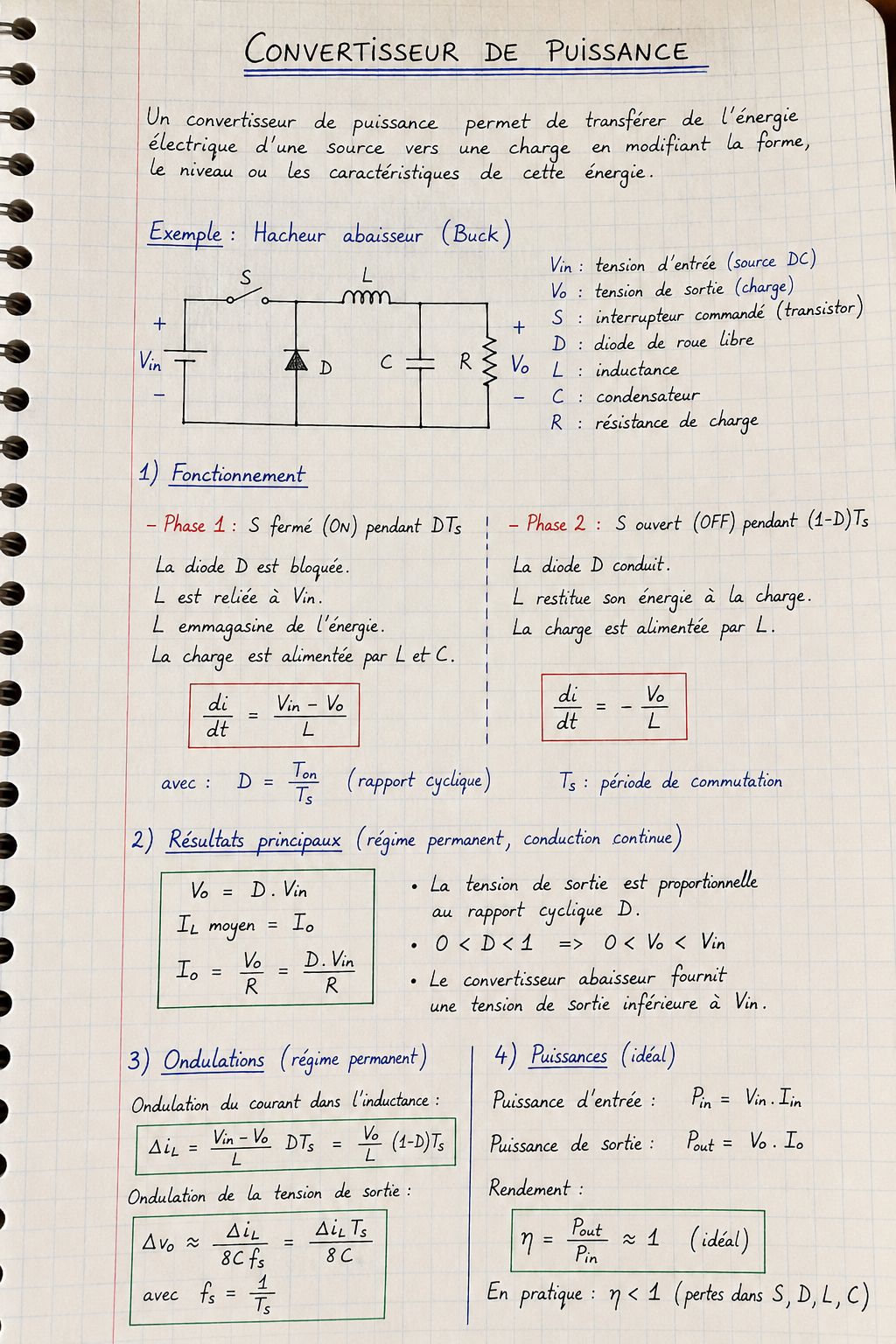

L’image ci-jointe correspond à une copie de mon cahier de travail personnel, réalisée sous forme manuscrite, afin de présenter de manière simple et pédagogique les bases d’un convertisseur de puissance de type Buck (hacheur abaisseur). 😉
On y retrouve :
le schéma électrique complet du convertisseur, les composants principaux (transistor, diode, inductance, condensateur), le fonctionnement des différentes phases de commutation, les équations fondamentales du convertisseur, les calculs de courant, tension et puissance, les notions d’ondulations et de rendement.
Le document explique notamment le principe du rapport cyclique (D), qui permet de contrôler la tension de sortie en fonction du temps de conduction du transistor.
Les équations montrent également :
l’évolution du courant dans l’inductance, le comportement énergétique du système, la relation entre tension d’entrée et tension de sortie, les pertes et le rendement énergétique du convertisseur.
Cette approche manuscrite permet de garder une vision très “engineering”, proche du travail réel réalisé lors des phases d’étude et de conception électronique.
Ce type de convertisseur est largement utilisé dans :
les véhicules électriques, les convertisseurs DC/DC, les alimentations embarquées, les systèmes batterie, les architectures de puissance haute tension, les plateformes SDV et électroniques modernes.
L’objectif de cette page est donc de présenter les bases physiques et mathématiques du convertisseur de puissance de manière claire, visuelle et pédagogique.
À partir de maintenant, je vais vous présenter une approche plus technique de l’ensemble de mes travaux personnels. Ceci était simplement un exemple de convertisseur DC/DC que j’avais réalisé. 😄
