Pack batterie 800 V : principes et architecture fondamentaux

Les packs batterie 800 V sont aujourd'hui des éléments essentiels des véhicules électriques modernes.

Ils assurent le stockage et la distribution de l'énergie électrique nécessaire au fonctionnement du véhicule. Ils alimentent principalement le système de propulsion électrique mais également l'ensemble des systèmes embarqués via les différents convertisseurs de puissance.

Leur rôle principal est donc de stocker, fournir et gérer l'énergie électrique afin d'assurer :
• l'alimentation de l'onduleur de traction,
• l'alimentation du moteur électrique,
• la récupération d'énergie lors du freinage régénératif,
• la recharge du véhicule,
• ainsi que l'alimentation des différents réseaux électriques embarqués.

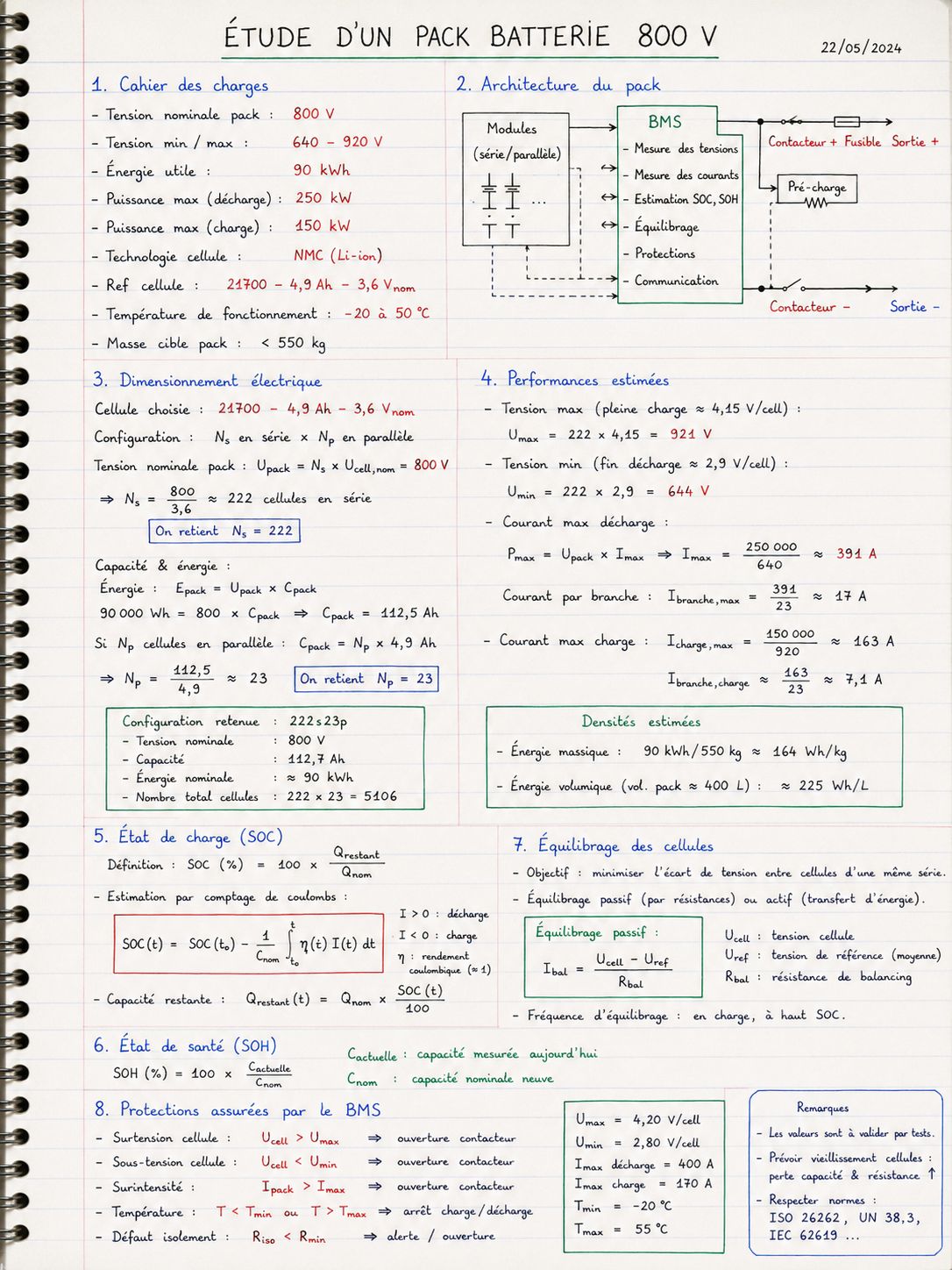

L'image ci-jointe correspond à une copie de mon cahier de travail personnel, réalisée sous forme manuscrite, afin de présenter de manière simple et pédagogique les bases d'un pack batterie automobile 800 V équipé de son système de gestion batterie (BMS). 😉

On y retrouve :
• l'architecture générale du pack batterie,
• l'organisation des cellules et des modules,
• le système BMS,
• les contacteurs haute tension,
• le circuit de précharge,
• les protections électriques,
• les notions de SOC et SOH,
• ainsi que les principes d'équilibrage des cellules.

Le document explique notamment le fonctionnement global d'un pack batterie haute tension et les interactions entre les différents éléments qui le composent.

Il présente également le rôle du BMS qui assure :
• la surveillance des tensions cellules,
• la surveillance des températures,
• la mesure du courant batterie,
• l'estimation de l'autonomie disponible,
• l'équilibrage des cellules,
• ainsi que la gestion des protections de sécurité.

Cette approche permet aussi de comprendre plusieurs contraintes industrielles importantes :
• la densité énergétique,
• la gestion thermique du pack,
• la sécurité haute tension,
• la durée de vie des cellules,
• les performances de recharge rapide,
• ainsi que le coût global du système batterie.

Cette approche manuscrite permet de garder une vision très "engineering", proche du travail réel réalisé lors des phases d'étude et de conception des systèmes batterie automobiles.

Ce type de pack batterie est aujourd'hui utilisé dans :
• les véhicules électriques 400 V et 800 V,
• les architectures SDV,
• les véhicules haute performance,
• les plateformes à recharge ultra-rapide,
• ainsi que les nouvelles générations de véhicules électriques.

L'objectif de cette page est donc de présenter les bases physiques, énergétiques et fonctionnelles d'un pack batterie 800 V automobile de manière claire, visuelle et pédagogique.
